    標題 如何有效規避 RTX 4090 燒卡？技嘉 UD1000GM PG5 1000W 電源評測：轉換效率接近鉑金標準
    分類 熱點事件
    內容 *** 次數：60000 已用完，請聯系開發者***

    一、前言：技嘉首款 PCIe 5.0 電源

    隨著 RTX 4090/4080 的到來，+12VHPWR 供電接口將會成為未來高端顯卡的標配。

    雖然現有的電源可以用 3 條或 4 條 8pin 線轉接出一個 16 針的 +12VHPWR 接口，但是就安全性而言，原生支持 ATX 3.0 的電源再加上原廠的 +12VHPWR 線，使用起來要更加可靠一些。

    作為一個板卡大廠，技嘉最近幾年也在布局電源產品線，我們快科技收到的 UD1000GM PG5 電源就是技嘉旗下首款 PCIe 5.0 電源，擁有原生 +12VHPWR 接口和供電線。

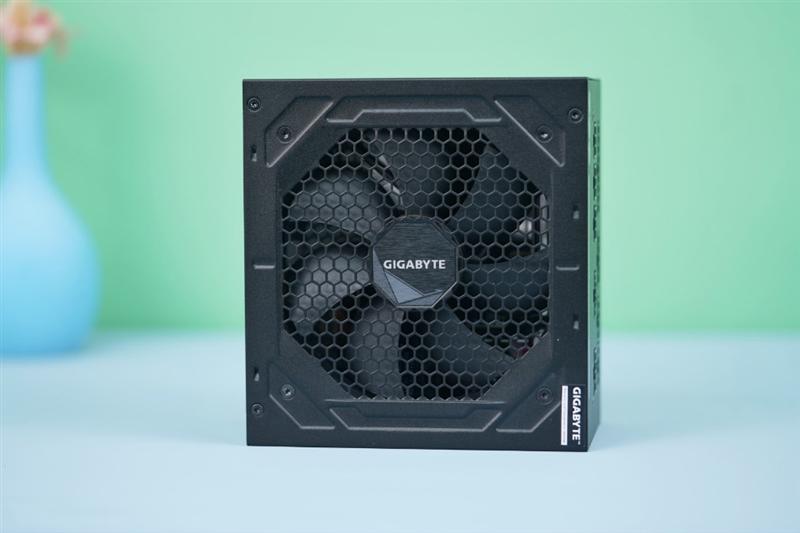

    637c9b83b15ec047ea41192d_10242319.jpg技嘉 UD1000GM PG5 1000W 電源采用了全模組設計，通過了 80PLUS 金牌認證，典型負載條件下轉換效率可以達到 92%，接近 80PLUS 鉑金電源的標準。

    在做工方面，UD1000GM PG5 采用了全橋 LLC 技術，內部為全日系電容，包括一個日本 NipponChemi-Con KMW 主電容，規格為 400V/1000 μ F，能耐 105 度高溫。

    散熱方面搭載了一個 120mm 液壓軸承風扇，滿載噪音低于 30 分貝，當負載低于 40%（400W）時智能停轉。

    當然，這款電源最大的特色就是原生支持 +12VHPWR 供電，無需轉接線，并且 +12VHPWR 額定輸出電流達到了 55A，也就意味著輸出功率可達 660W，在標準的 600W 供電能力基礎上還留了 10% 的冗余空間。

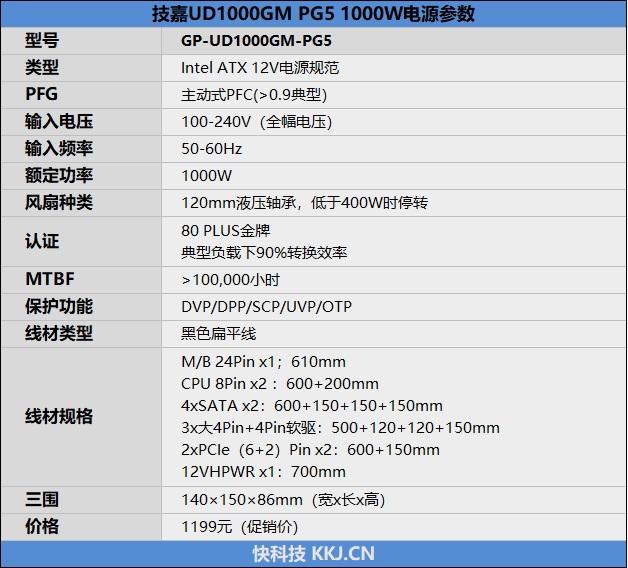

    技嘉 UD1000GM PG5 1000W 參數如下：

    637c9b83b15ec047ea41192e_10242320.jpg二、外觀與拆解：12V 單路輸出 83.3A 內部全日系電容

    637c9b83b15ec047ea41192f_10242320.jpg包裝盒。

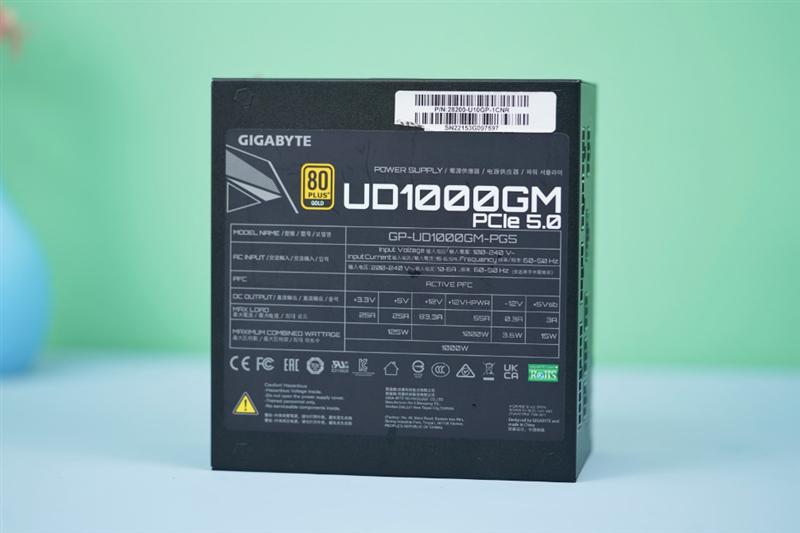

    637c9b83b15ec047ea411930_10242321.jpg電源三圍尺寸為 140mm × 150mm × 86mm（寬 x 長 x 高），這個尺寸比大部分同樣功率的電源要窄很多，特別是 150mm 的長度，可以兼容市面上絕大多數機箱。

    從銘牌上可以看到很多信息。

    支持 100~240V 寬幅輸入。

    12V 總共支持 83.3A 電流，總輸出功率 1000W，其中 12VHPWR 支持 55A 電流，輸出功率為 660W，即便是當今最強的非公 RTX 4090，也不在話下。

    637c9b83b15ec047ea411931_10242321.jpg637c9b83b15ec047ea411932_10242322.jpg電源接口以及散熱出風口。

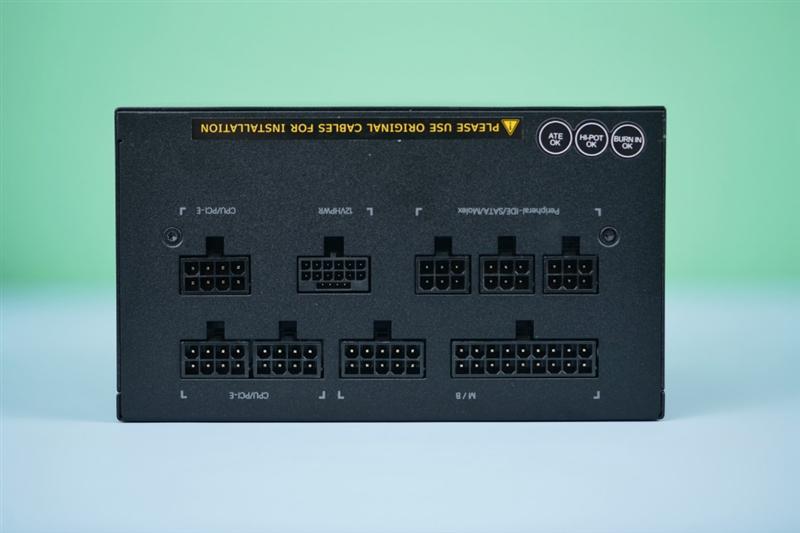

    637c9b83b15ec047ea411933_10242323.jpg全模組設計。

    一共有 3 個 CPU/GPU 8PIN 供電接口，通常情況下可以接 2 張顯卡。

    中間的是 12VHPWR 供電接口，能夠原生支持 RTX 4080/4090，無需轉接線。

    右邊還有 3 組 SATA 電源線供電接口，右下則是 18+8Pin 主板供電接口。

    637c9b83b15ec047ea411934_10242323.jpg附送的線材，可以接滿電源上所有的供電接口。

    線材長度明細如下：

    M/B 24Pin x1；610mm

    CPU 8Pin x2 ：600+200mm

    2xPCIe（6+2）Pin x2：600+150mm

    4xSATA x2：600+150+150+150mm（一共 8 個 SATA 接口）

    3x 大 4Pin+4Pin 軟驅：500+120+120+150mm

    12VHPWR x1：700mm

    左下這條就是 12VHPWR 電源線，比其他線材要粗不少。

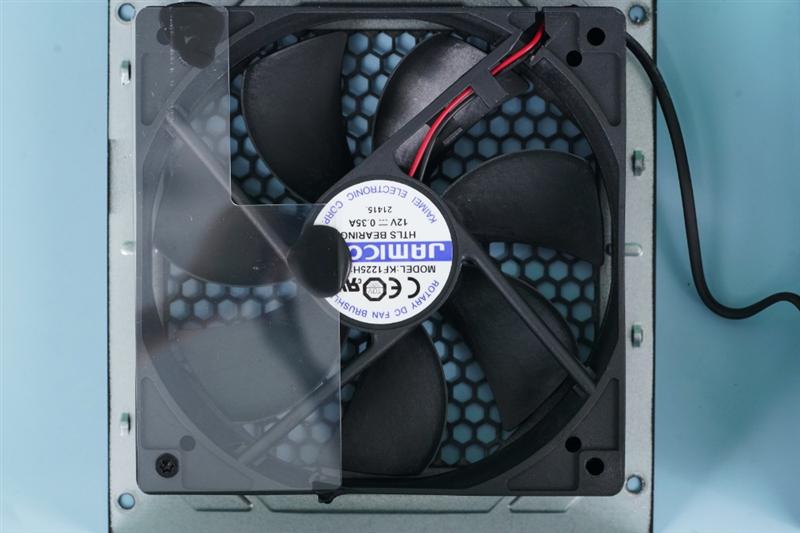

    637c9b83b15ec047ea411935_10242323.jpgJAMICON（凱美電機）KF125H1H-AA 風扇，支持低負載停轉 , 一般在 400W 以下或者溫度較低時會停轉。

    637c9b83b15ec047ea411936_10242324.jpg內部用料一覽。

    電源內部 PCB 電路板結構緊湊，布局整齊。采用了大量的固態電容以及日系電解電容。

    全日系的主電容以及電解電容，能夠耐 105 度高溫，420V 高壓，在惡劣環境下也能穩定工作。

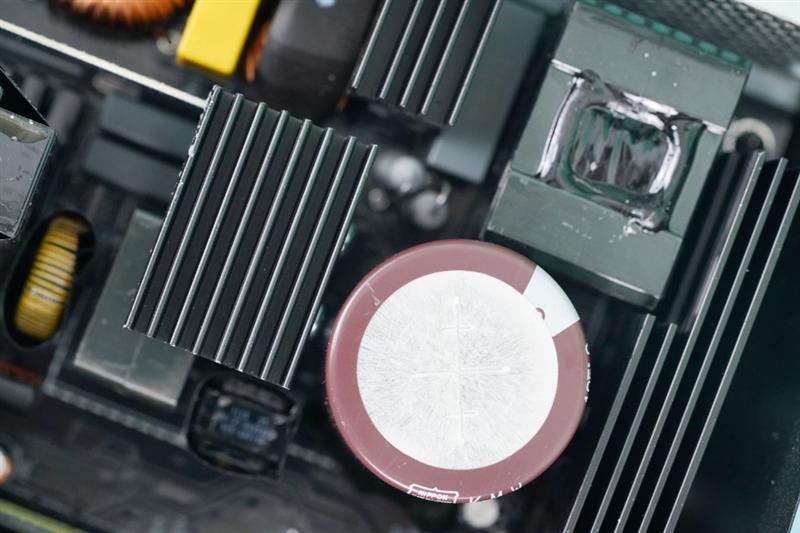

    637c9b83b15ec047ea411937_10242324.jpg主電源來自于日本 NipponChemi-Con KMW 系列，規格為 400V/1000 μ F

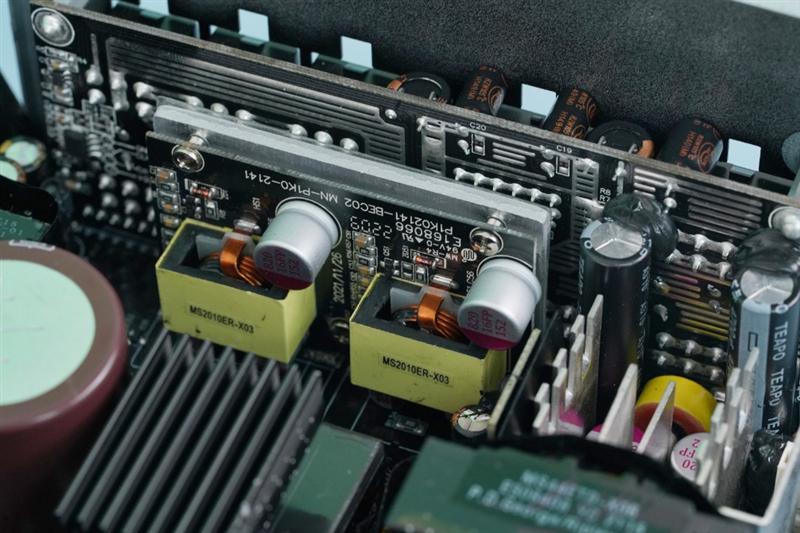

    637c9b83b15ec047ea411938_10242324.jpg獨立的 DC-DC 轉換器，3.3V 與 5V 都是從電源 12V 轉換而來，有了這個轉換器，金牌電容才能實現 90% 以上的轉換效率。

    PCB 旁邊還設計了 2 個 TEAPO 電容，規格為 16V 4700 μ F。

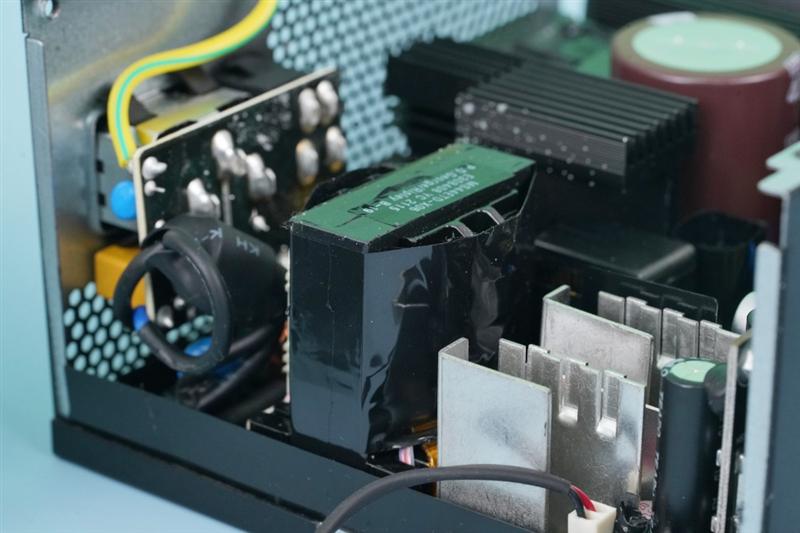

    637c9b83b15ec047ea411939_10242324.jpg主變壓器，型號為 "MS44ETD-X06"，采用 44 的磁芯。

    三、測試：轉換效率接近白金標準、滿載電壓偏移不過超過 2%

    1、轉換效率測試

    637c9b83b15ec047ea41193a_10242325.jpg在 220V/50Hz 的市電環境下，技嘉 UD1000GM PG5 電源的轉換效率幾乎全程保持在 90% 以上，在 50% 的負載下，轉換效率達到了 92.5%，這個數字其實已經非常接近 80PLUS 鉑金的水準。

    2、電壓偏移測試

    對用戶而言，電源除了轉換效率之外，最重要的一個參數指標就是電壓偏移值。

    電源輸出電壓過高會造成硬件超載運行，輸出電壓低到一定程度（一般是超過 10%），為了滿足硬件的功率需求會不斷增加輸入電流，最終燒毀硬件。對此 Intel 給電源制定的標準是電壓偏移值上限不能超過 5%。

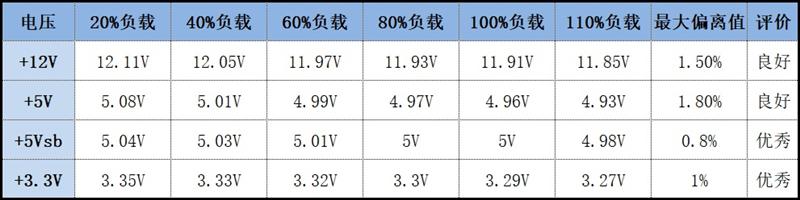

    637c9b83b15ec047ea41193b_10242325.jpg+12V 主要用于 CPU、顯卡、硬盤以及各種風扇的供電，技嘉 UD1000GM PG5 電源在低負載時，12V 電壓高出標準電壓 1% 左右，在 100% 負載時，電壓低出標準電壓 0.09V，即便是 110% 的負載，電壓偏移也未超過 1.5%。

    +5V 主要是給 USB 供電，同時也能給硬盤、光驅和主板的某些電路供電。測試中，最大偏移值為 1.8%，表現也很好。

    5Vsb 這個電壓是電源直通外設的，主要用來給 USB 接口供電，即便關機的情況下對應的 USB 接口依然可以工作。UD1000GM PG5 電源電壓偏移全程控制在 1% 以內。

    3、RTX 4090/4080 烤機測試

    此前我們所測試的 RTX 4080 和非公 RTX 4090，大都采用了技嘉 UD1000GM PG5 電源，下面是截取的部分烤機測試數據。

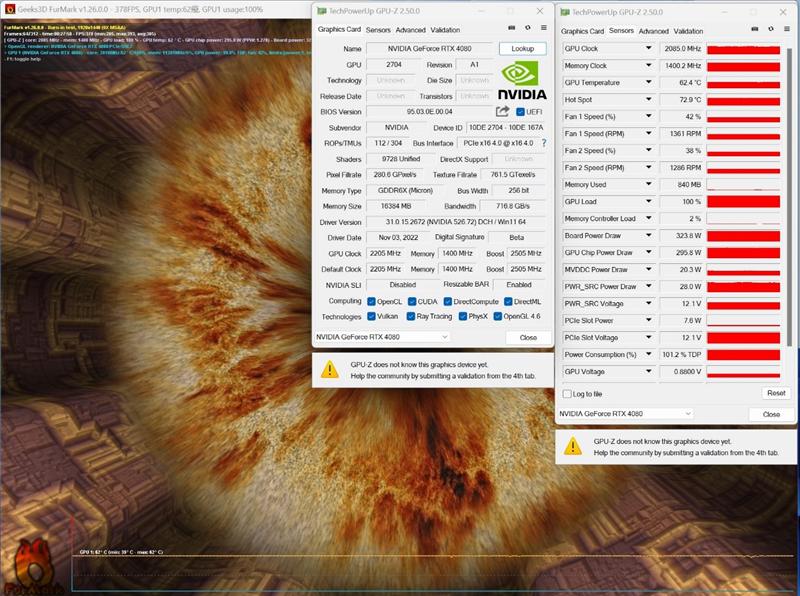

    637c9b83b15ec047ea41193c_10242325.jpg這是 RTX 4080 首發評測的烤機測試，GPU 烤機功耗 320W，PCIe 插槽和 12VHPWR 供電線的電壓都穩定在 12.1V。

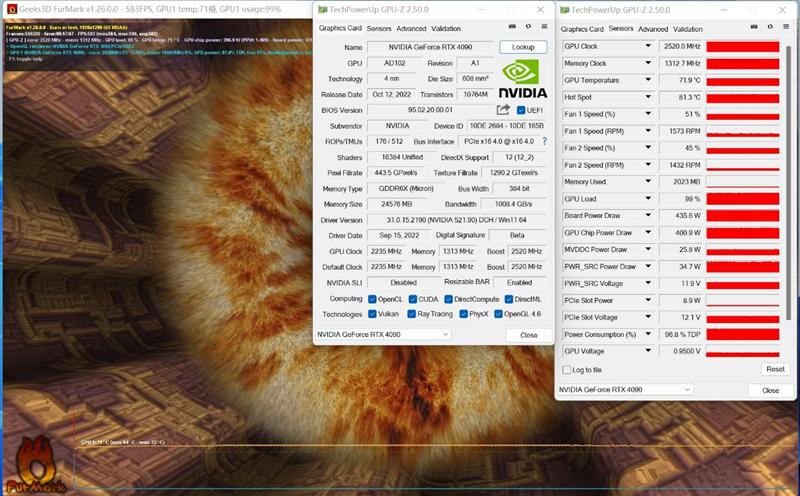

    637c9b83b15ec047ea41193d_10242325.jpg這是 RTX 4090 首發評測時的烤機測試截圖，GPU 烤機功率 440W，12VHPWR 電源線提供的電壓為 11.9V，主板 PCIe 插槽提供的電壓為 12.1V，電壓偏移都在 1% 以內。

    四、總結：如何正確規避 RTX 4090 燒卡的現象

    最近 RTX 4090 燒卡的事情鬧得沸沸揚揚，各種原因有多種說法，但無一例外都使用了供電轉接線，而原裝的 +12VHPWR 線在一定程度上要安全很多。

    當然，根據評測經驗，如果能做好機箱風道，增強機箱內部空氣流通，及時將 RTX 4090 發熱排出機箱外，應該也能有效避免燒卡的現象發生。

    我們的測試平臺在開放環境下，室溫 26 度，不論使用轉接線還是原生 12VHPWR 電源線，測試了各種非公 RTX 4090，就算長時間滿載烤機，顯卡供電接口處都只是溫熱，完全沒有達到要燒卡的程度。有 RTX 4090 的同學，可以打開機箱側蓋，自己親手測試便知。

    因此，一定一定不要讓機箱內部溫度過高。

    當然，也不能指望所有的玩家都做到這點，最終還是得 NVIDIA 能夠在顯卡供電接口上采用更加耐高溫的材料。

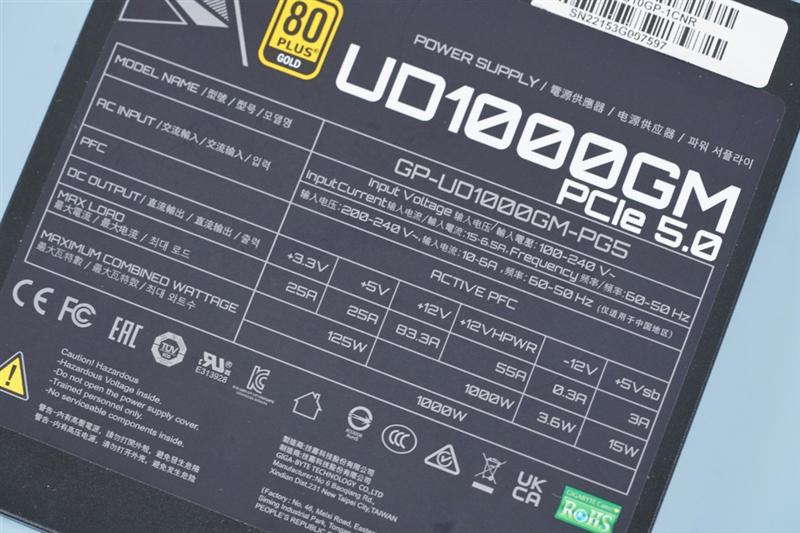

    637c9b83b15ec047ea41193e_10242325.jpg再說回來技嘉 UD1000GM PG5 1000W 電源，這款電源內部電路完整，用料和做工也都是業界一流的水平。典型負載下 92.3% 的轉換效率已經達到了 80PLUS 鉑金電源的標準。

    對于電源的使用來說，能提供 12V 穩定的電壓尤為重要。當 PCIe 端口電壓過低時，很容易出現高電流過載的情況，輕則電腦重啟，重則會導致顯卡損毀。

    UD1000GM PG5 電源在 10~110% 的功率輸出中都能保證電壓穩定在 12V 以上，最大的偏移也不會超過 2%，如此穩定的電壓不僅能保證系統穩定運行，也能保證硬件的安全。
